Модульные блоки

Проблема быстрого создания прочного основания для удержания тяжелого оборудования на заданной высоте предполагает наличие на предприятии различных специализированных подставок, подпорок или стоек. Причем в большинстве случаев для различного типа оборудования требуются специализированные подставки: грузоподъемность и рабочая  высота, например, у карьерного самосвала и гусеничного экскаватора могут сильно отличаться, что делает невозможным использование одного типа поставок.

Универсальная модульная система фиксации «Модуль ЛОК» предназначена для быстрого создания прочного основания при фиксации любых тяжелых промышленных объектов.

Универсальность модульных опорных блоков		Компоненты системы фиксации "Модуль Лок"
Безопасность модульных опорных блоков вывешивания		Готовые варианты применения модульных опорных блоков
Режим эксплуатации и срок службы		Универсальные опорные блоки
Принцип построения силовых опор

Модульные опорные блоки позволяют производить вывешивание разного типа объектов:

	колесной карьерной техники			узлов, агрегатов и станков
	гусеничной техники			ж/д вагонов и подвижного состава
	шарнирно-сочлененных самосвалов			зданий и сооружений
	техники для подземных работ			земснарядов и плавсредств
	дорожно-строительной техники			домкратов и аутригеров
	тракторов, бульдозеров, погрузчиков			кранов и буровых установок

Универсальность модульных опорных блоков

Одним из главных преимуществ данной системы является ее универсальность. Комбинация элементов позволяет собрать силовую опору, идеально подходящую под текущие задачи. Собрав всего один многофункциональный комплект можно заменить собой практически все разномастные специализированные системы фиксации, использующиеся на предприятии.

	Фиксация разного типа объектов:			Фиксация разного вида техники:
		карьерной техники			тяжелой колесной техники (самосвалы, погрузчики, трактора...)
		узлов, агрегатов и станков			гусеничной техники (экскаваторы, бульдозера, краны, тягачи...)
		ж/д вагонов и подвижного состава			шарнирно-сочлененных самосвалов
		земснаряды и плавсредства			техники для подземных работ
		домкратов и аутригеров			строительной и дорожной техники
		зданий и сооружений...			кранов и буровых установок
	Гибкая настройка характеристик:			Фиксация грузов с разным основанием:
		высота фиксации от 150 до 2000 мм			с плоским основанием
		грузоподъемность от 60 до 150 тонн			цилиндрических деталей
		количество требуемых опор			с основанием сложной формы

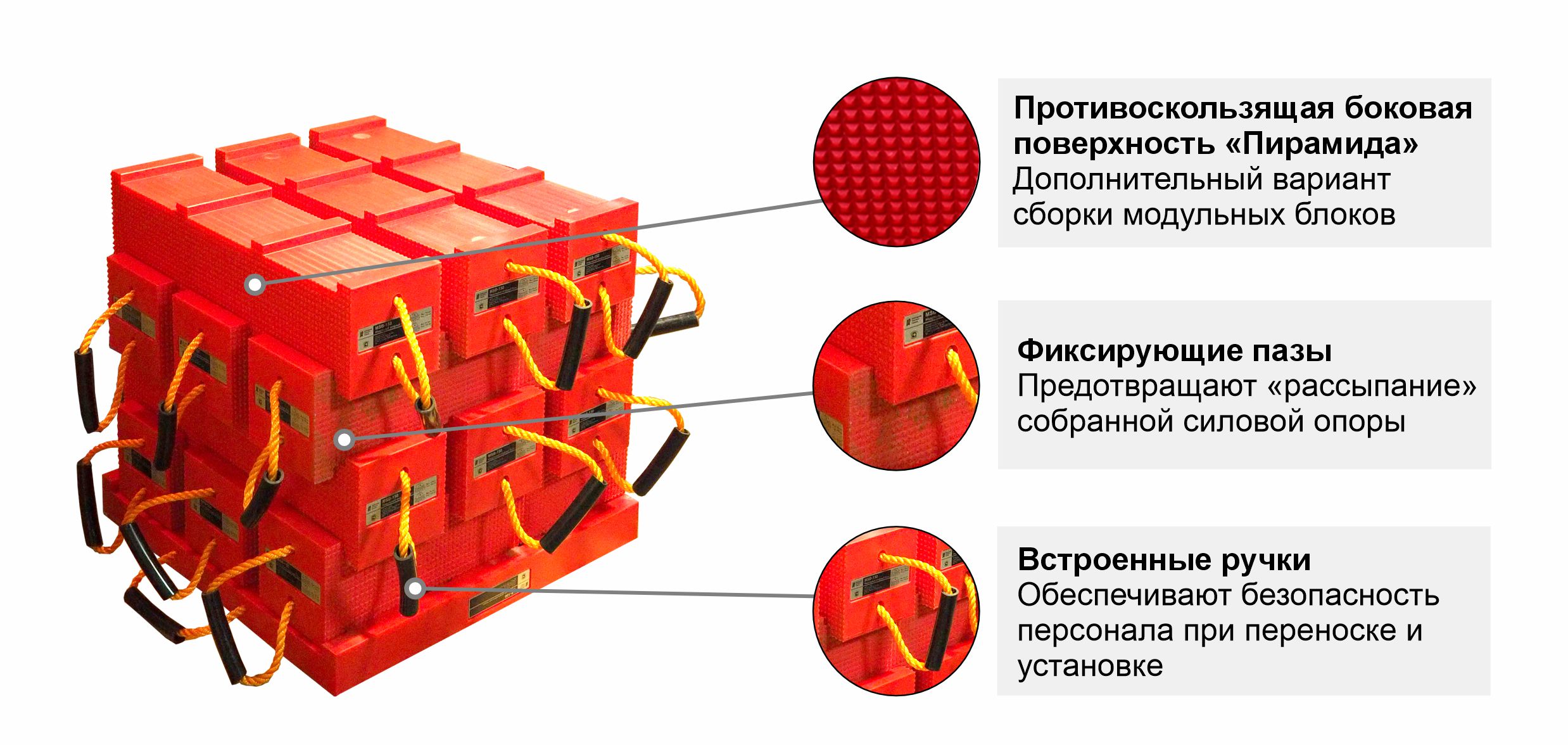

Безопасность модульных опорных блоков

Беспрецедентный уровень безопасности модульной системы фиксации обеспечивается как конструктивными особенностями компонентов, так и применяемыми для их изготовления материалами.

Режим эксплуатации и срок службы

Все элементы универсальной системы «Модуль Лок» могут эксплуатироваться в различных климатических условиях, как в оборудованных цехах и мастерских, так и на неподготовленных площадках на открытом воздухе.

			Возможность эксплуатации в любых климатических условиях
			как в оборудованных цехах и мастерских, так и на неподготовленных площадках на открытом воздухе
			от -60°С до +120°С
			Температурный режим эксплуатации
			Высочайшая ударная прочность
			При любых рабочих температурах, вплоть до -60°С
			Длительный  срок эксплуатации
			Фактический срок службы составляет более 15 лет
			Произведены из СВМПЭ
			Обеспечивая непревзойденную износостойкость и прочность
			Устойчивость к внешнему воздействию
			Не впитывают влагу, имеют абсолютную стойкость к маслу и большинству химических веществ
			50-летняя гарантия
			От расщепления, гниения, абсорбции, термитов и плесени

Подробные технические характеристики материалов, режимы эксплуатации, фактический срок службы...

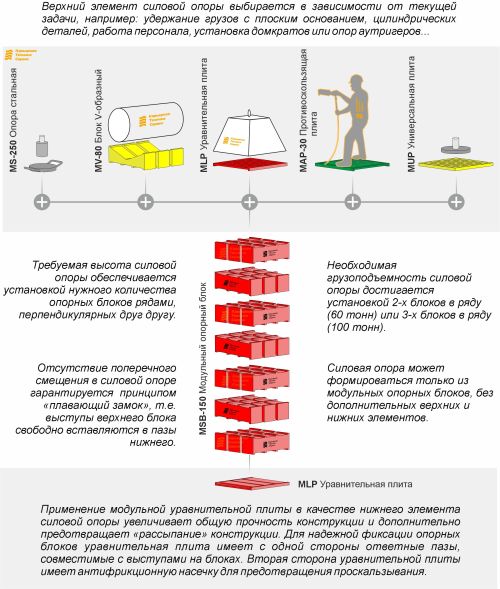

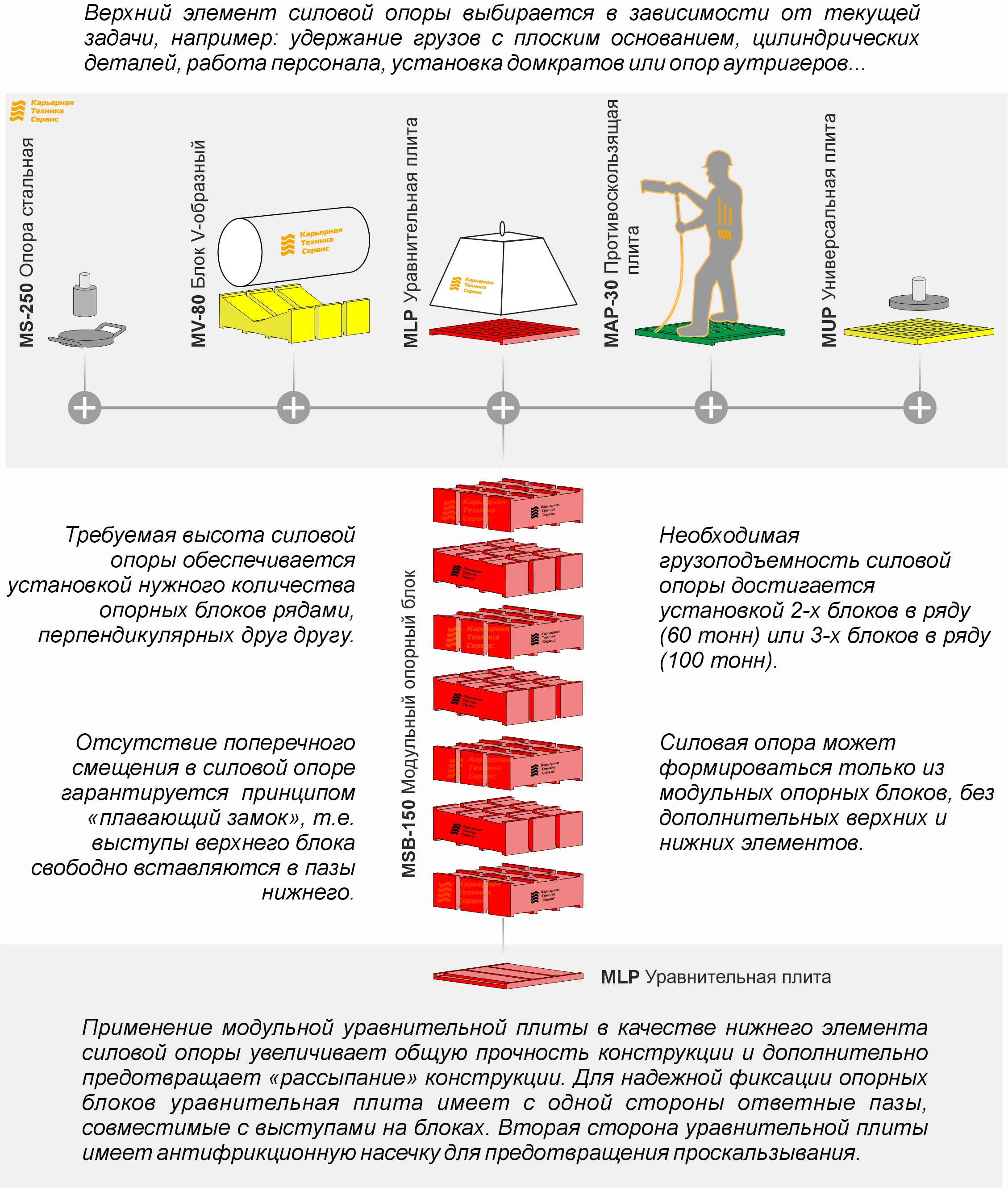

Принцип построения силовых опор

Модульная система состоит из нескольких базовых компонентов, сборка которых в нужной конфигурации позволяет получить силовую опору, обеспечивающую выполнение поставленных задач.

Увеличение общей грузоподъемности системы при фиксации особо тяжелых грузов достигается за счет увеличения количества силовых опор. При этом грузоподъемность, высота и расположение единичной опоры может быть выбрано в зависимости от требуемой задачи. Используя несколько силовых опор возможно получение практически любой общей грузоподъемности конструкции (например, 200 тонн, 300 тонн, 400 тонн, 600 тонн и т.д.).

Компоненты системы "Модуль Лок"

Все компоненты модульной системы «Модуль Лок» совместимы между собой, что позволяет гибко комбинировать базовые элементы, получая силовую опору с требуемой грузоподъемностью, высотой и конфигурацией.

108600 MSB-150 Модульный опорный блок; 150х150х600 мм, г/п 60т.
Основной элемент системы фиксации вывешенных тяжелых объектов "Модуль Лок". Предназначен для формирования единичных силовых опор г/п 60-150 тонн и высотой до 2000 мм. Может использоваться как самостоятельно, так и в комплекте с любыми элементами системы.

108640 MV-80 Блок опорный V-образный;  150х150х600; г/п 60 т.
Для фиксации на заданной высоте тяжелых цилиндрических деталей, таких как ступицы, гидроцилиндры, валы. Устанавливается на верхний ряд силовой опоры системы фиксации "Модуль Лок".
108620 МLP-100 Модульная уравнительная плита; 600х600х80 мм; г/п 100т.
Модульная уравнительная плита г/п 100 тонн с Т-образными пазами для использования в качестве верхнего или нижнего замыкающего элемента силовой опоры. Дополнительно фиксирует модульные блоки предотвращая "рассыпание" конструкции и равномерно распределяет нагрузку по всей площади опоры.
108622 МLP-60 Модульная уравнительная плита; 600х600х60 мм; г/п 60т.
Модульная плита г/п 60 тонн с Т-образными пазами для использования в качестве верхнего или нижнего замыкающего элемента силовой опоры. Дополнительно фиксирует модульные блоки предотвращая "рассыпание" конструкции и равномерно распределяет нагрузку по всей площади опоры.
108625 MAP-30 Модульная противоскользящая плита; 600х600х35 мм; г/п 30т.
Специальная плита с противоскользящим покрытием для обеспечения безопасной работы персонала на высоте до 2000 мм. Используется в качестве верхнего замыкающего элемента силовой опоры.
108627 MUP-100 Универсальная плита; 600х600х80 мм, г/п 100т.
Универсальная опорная плита г/п 100 тонн с двумя противоскользящими поверхностями и 2 ручками для переноски. Применяется в качестве подкладки для равномерного распределения давления при работе с домкратами, выносными опорами аутригеров, опорными блоками.
108628 MUP-60 Универсальная плита; 600х600х60 мм, г/п 60т.
Универсальная опорная плита г/п 60 тонн с двумя противоскользящими поверхностями и 2 ручками для переноски. Применяется в качестве подкладки для равномерного распределения давления при работе с домкратами, выносными опорами аутригеров, опорными блоками.
108650 МS-250 Опора круглая стальная; г/п 100 т.; D 250мм Круглая стальная опора для равномерного распределения нагрузки при установке тяжелых объектов с малой площадью основания, например домкратов. Может использоваться как верхний элемент силовой опоры, так и независимо.

Готовые варианты применения модульных опорных блоков

Быстрый выбор готового решения. Полностью скомпонованные модульные комплекты для фиксации на заданной высоте деталей с различным видами оснований. Зная требуемую грузоподъемность и высоту просто выберите оптимальный вариант. Оптимальный выбор для ваших уникальных условий.

Серия МSК. Специальные комплекты для фиксации на заданной высоте цилиндрических деталей (таких как ступицы, гидроцилиндры, валы…); г/п 60-100 тонн; рабочая высота 900-1980 мм
Возможность модификации для разных объектов и вариантов использования.

Серия МВК. Базовые комплекты для фиксации деталей с плоским основанием; г/п 60-100 тонн; рабочая высота 625-1705 мм. Возможность модификации для разных объектов и вариантов использования.

Серия МUК. Универсальные комплекты для фиксации любых тяжелых промышленных объектов, как с плоским основанием, так и цилиндрических деталей, работы персонала, фиксация узлов и агрегатов, установки домкратов и многое другое. Г/п 60-100 тонн; рабочая высота 150-5310 мм. Гибкая настройка универсальной силовой опоры в зависимости от требуемой задачи, грузоподъемности и высоты.

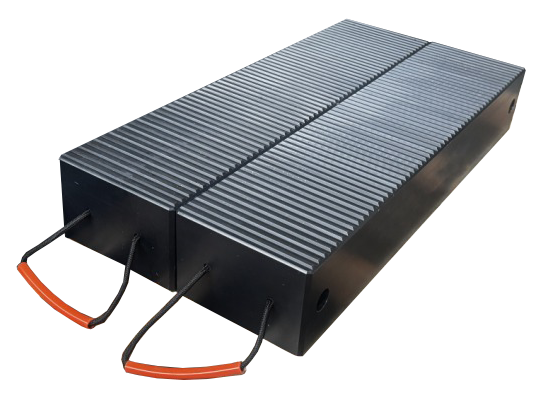

Универсальные опорные блоки

Многоцелевые опорные блоки для быстрого создания прочного основания и удержания спецтехники, деталей, оборудования и объектов различной формы и назначения. Стандартные формы обеспечивают минимальную стоимость многофункциональных блоков. Различные варианты противоскользящих покрытий для максимальной безопасности. Грузоподъемность от 40 до 150 тонн, стандартные размеры (ШхВ) от 100х100 мм до 450х300 мм, длина от 600 до 3000 мм. Расчет  и изготовление специальных опорных блоков под характеристики Заказчика. Подробнее...
